引言

溅射镀膜作为物理气相沉积（PVD）的核心技术，广泛应用于半导体、光伏、显示面板等领域。然而，靶材寿命短、镀膜性能与耐用性难以兼顾的问题，已成为制约生产效率和成本控制的关键瓶颈。本文将从材料科学、工艺优化和结构设计三个维度，系统探讨靶材寿命提升与性能平衡的综合解决方案。

一、靶材寿命缩短的根源剖析

1. 材料本征缺陷

• 纯度不足：99.99%与99.999%纯度靶材的晶界缺陷密度相差2个数量级

• 晶粒异常生长：在连续溅射过程中，局部温度超过再结晶温度（如铜靶的200-300℃）导致晶粒粗化

• 热应力累积：典型金属靶材（Al、Ti等）的线性热膨胀系数差异可达5×10^-6/℃




硅半导体热熔-铝线热熔

2.工艺参数失配

3. 使用模式缺陷

• 跑道效应：传统平面靶的利用率通常低于30%，边缘区域形成深达2mm的环状沟槽

• 电弧放电：每平方厘米靶面每小时发生>5次微电弧将缩短寿命40%以上

二、延长靶材寿命的系统性解决方案

1. 工艺参数动态优化

• 功率密度与溅射模式调整

  ○ 采用脉冲溅射技术，通过调节占空比降低平均功率，减少热积累。

  ○ 优化磁场设计（如动态磁场控制），使等离子体均匀覆盖靶材表面，

           避免环形消耗。

• 气体流量与压力控制

  ○ 根据靶材材料特性，选择惰性气体（如Ar）并优化气压

  （如10-50mTorr），降低化学消耗。

  ○ 反应性溅射中精确控制氧气/氮气比例，避免靶材表面钝化层过厚。

2. 靶材材料创新与复合化设计

• 高纯度与掺杂技术

  ○ 采用区域熔炼或电解提纯制备99.99%以上高纯靶材，减少杂质诱导的消耗。

  ○ 掺杂高熔点元素（如Al靶材掺Ti），提升耐热性与抗裂纹能力。

• 复合材料靶材应用

  ○ 设计铜/钨复合靶材：利用铜的高导热性与钨的高硬度，兼顾散热与耐磨性。

  ○ 开发梯度结构靶材，表层为高耐磨材料，底层为高热导材料。

3. 设备升级与维护策略

• 强化冷却系统

  ○ 采用双回路冷却（如水冷+气冷），提高靶材表面温度均匀性。

  ○ 设计螺旋形冷却通道，增大热交换面积，降低靶材温升速率。

• 智能监测与预防性维护

  ○ 集成温度传感器与厚度测量仪（如XRF），实时监控靶材消耗与表面状态。

  ○ 定期清洁溅射腔体，更换易损部件（如磁铁、阴极），避免杂质污染。

热障涂层失效机理研究进展

三、镀膜性能与耐用性平衡实践案例

案例1：光伏行业ITO靶材优化

• 江西科泰新材料通过掺杂In2O3提升靶材热稳定性，结合动态磁场控制技术，使靶材寿命从50小时提升至80小时，同时薄膜透光率保持≥90%。

案例2：半导体铜靶材复合化设计

• 采用Cu/Ti复合靶材，利用Ti层的高强度抑制裂纹扩展，搭配脉冲溅射工艺，在5kW功率下寿命延长30%，镀膜电阻率降低15%。

四、工艺参数协同优化

1. 动态功率调控

采用自适应PID控制系统，根据靶材消耗状态实时调节功率：

• 初始阶段：设定功率为额定值80%（防止起弧）

• 稳定期：线性提升至110%并维持±2%波动

• 衰退期：每消耗10%厚度补偿5%功率

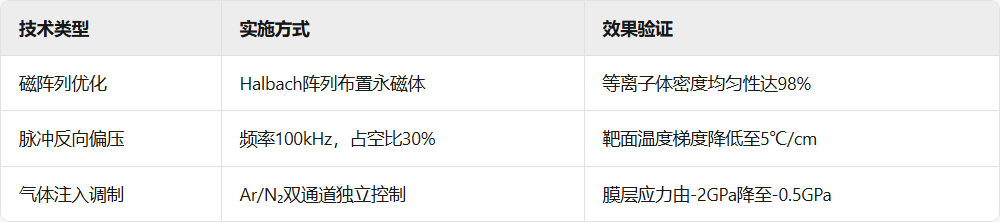

2. 等离子体场整型技术

五、结构创新与维护策略

1. 旋转靶系统设计

对比传统平面靶，旋转圆柱靶具有显著优势：

• 有效利用率：从28%提升至75%

• 散热面积：增加3.8倍

• 典型寿命：ITO靶从2000kWh提升至5500kWh

2. 智能维护体系

构建基于物联网的预测性维护系统：

• 安装12个温度/振动传感器实时采集数据

• 采用LSTM神经网络预测剩余寿命（误差<5%）

• 自动生成换靶建议并优化备件库存

结语

延长溅射靶材寿命需从工艺、材料、设备多维度协同优化。未来，结合AI建模预测靶材寿命、开发自修复涂层材料、应用超导磁体增强磁场均匀性等前沿技术，有望实现靶材寿命与镀膜性能的进一步突破。通过系统化的平衡方案，既能降低生产成本，又能保障薄膜质量稳定性，推动镀膜技术迈向更高效、可持续的发展方向。

所有图片仅用于技术原理说明及行业趋势分析，不构成对特定企业、产品或技术的推广或评价。

图片源自网络，如有涉及版权信息，请联系删除相关内容。
