5N高纯碘化亚铜 - 99.999% CuI产品概况

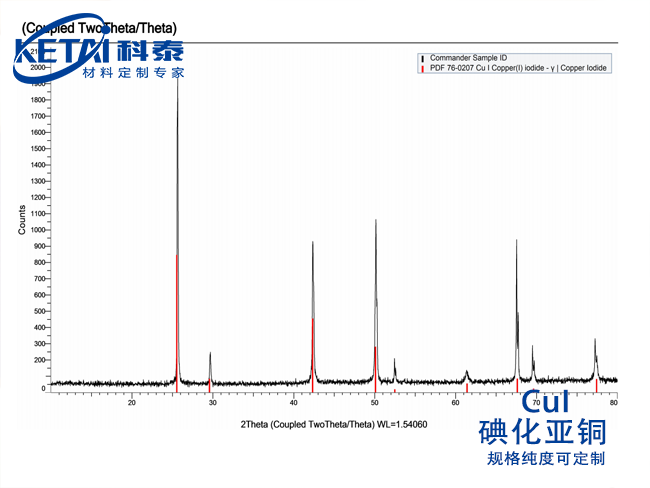

5N 级（99.999%）高纯碘化亚铜（CuI）的核心价值在于极低金属杂质（≤0.1ppb）、高结晶度、高稳定性，是先进半导体、高端光电、医药精细合成的刚需材料，普通工业 / 4N 级无法替代。

5N 级（99.999%）高纯碘化亚铜（CuI）的核心价值在于极低金属杂质（≤0.1ppb）、高结晶度、高稳定性，是先进半导体、高端光电、医药精细合成的刚需材料，普通工业 / 4N 级无法替代。
一、半导体与光电子（最高价值领域）
1. OLED/QLED 空穴传输层（HTL）
替代 PEDOT:PSS：5N CuI 薄膜高透明（>85%）、高空穴迁移率（10–65 cm²/V・s），显著提升器件效率与寿命。
良品率关键：Fe、Ni、Cr 等重金属＜0.1ppb，避免漏电、黑斑、老化，是手机 / TV 高端 OLED认证必选材料。
2. 钙钛矿太阳能电池（PSC）
界面钝化 + 空穴传输：5N CuI 可抑制载流子复合、降低缺陷密度，助力电池效率突破32%，并提升热 / 湿稳定性。
杂质危害：微量金属会成为复合中心，导致效率断崖式下跌，5N 级是高效钙钛矿量产的门槛。


钙钛矿太阳能电池结构
3. 半导体薄膜晶体管（TFT）
p 型透明半导体：5N CuI 制备的 TFT迁移率达 65 cm²/V・s、开关比 10⁴，远超传统氧化物半导体，用于柔性显示、透明电路。


薄膜晶体管结构
4. 辐射探测器与闪烁体
X 射线 /γ 射线探测：CuI 对高能射线高吸收截面，用于医学 CT、安检、高能物理探测器；高纯保障低噪声、高分辨率。
5. 量子点（QLED）钝化与封装
量子点表面缺陷钝化：5N CuI 消除表面悬键，提升发光纯度、亮度、寿命，用于高端显示、激光器件。
二、高纯前驱体与半导体掺杂
1. 高纯碘化物合成
制备 **5N 碘化铟（InI）、碘化镓（GaI）、碘化铝（AlI₃）等半导体外延前驱体，用于GaN、InP、2D 材料（石墨烯 / 氮化硼）** 生长。
2. 原子级 p 型掺杂
用于Si、SiC、GaAs半导体p 型掺杂，杂质控制在ppb 级，满足新能源车 IGBT、航天传感器、射频器件对低漏电、高稳定性的要求。
三、医药与精细化工（高附加值催化）
1. 药物中间体催化（Ullmann/Sonogashira）
C–N/C–C 键构建：5N CuI 催化芳基卤化物与胺 / 炔烃偶联，产率 90–98%、无需配体、条件温和，用于抗癌药、抗生素、神经类药物合成。
纯度决定药效：重金属杂质＜0.1ppb，避免催化剂中毒、副反应、重金属残留，符合FDA/ICH标准。
2. 液晶与有机光电分子合成
催化高选择性碘化 / 偶联反应，制备液晶单体、有机光伏分子、OLED 发光层材料，保障色纯、稳定性、低缺陷。
四、其他高端应用
高稳定偏光片：用于LCD/OLED偏光片，高对比度（>1000:1）、耐老化，金属杂质会导致色斑、衰减。
特种导电浆料：高纯度、高分散性，用于柔性电路、传感器电极、电磁屏蔽，避免杂质导致的导电性漂移。
科研级标准试剂：基准级碘量法试剂、痕量分析标定，滴定误差＜0.01%，用于超纯物质检测、环境监测。
五、为什么必须 5N 级（vs 4N / 工业级）
金属杂质：5N（≤0.1ppb）vs 4N（≤1ppm）→ 10,000 倍差距，直接决定器件良率 / 药效。
结晶度：5N（>99.9%）vs 4N（95–98%）→ 缺陷密度降低 100 倍，提升稳定性 / 寿命。
应用壁垒：高端 OLED、钙钛矿、医药中间体仅接受 5N 级，4N / 工业级无法通过认证。
