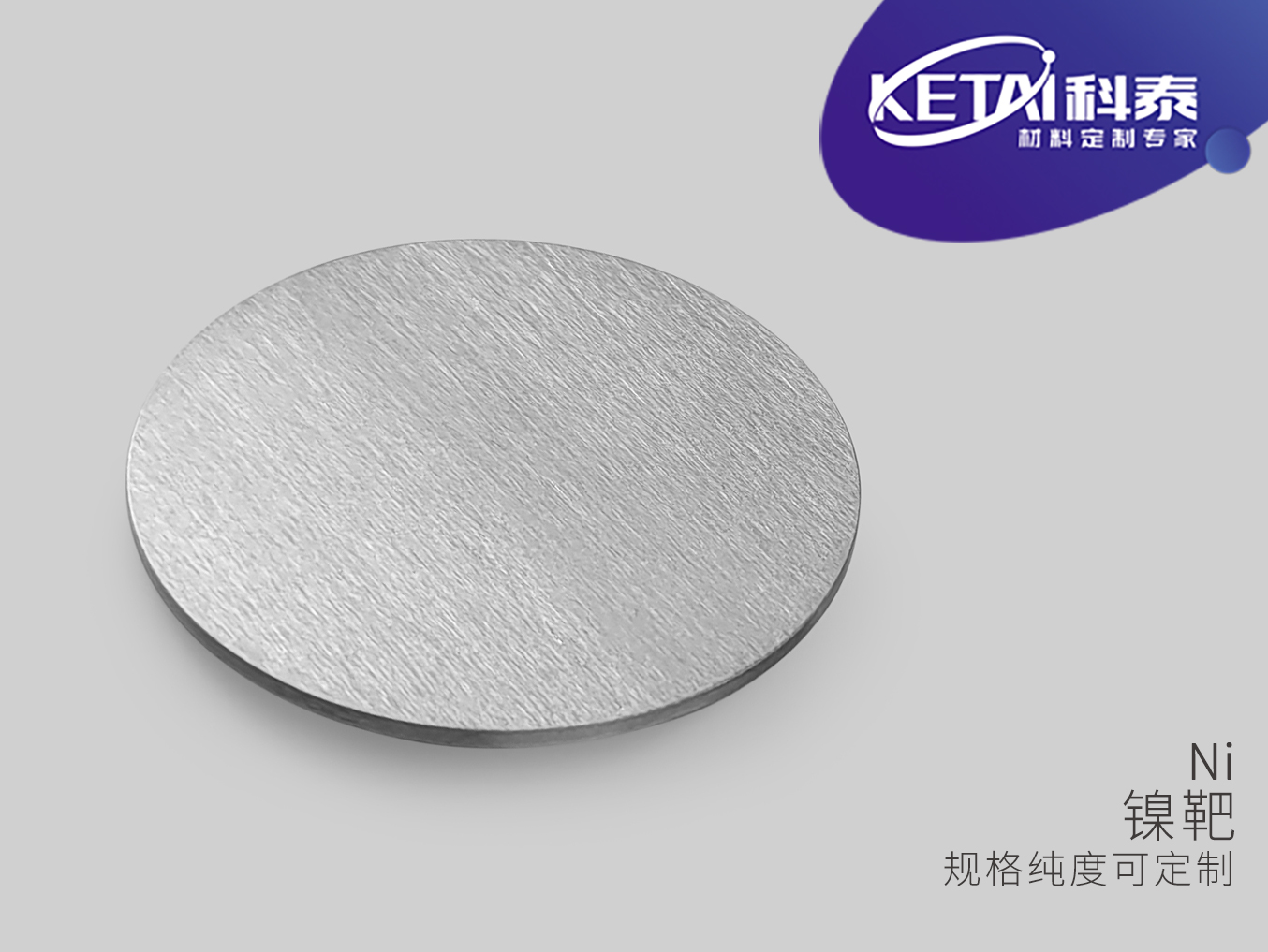

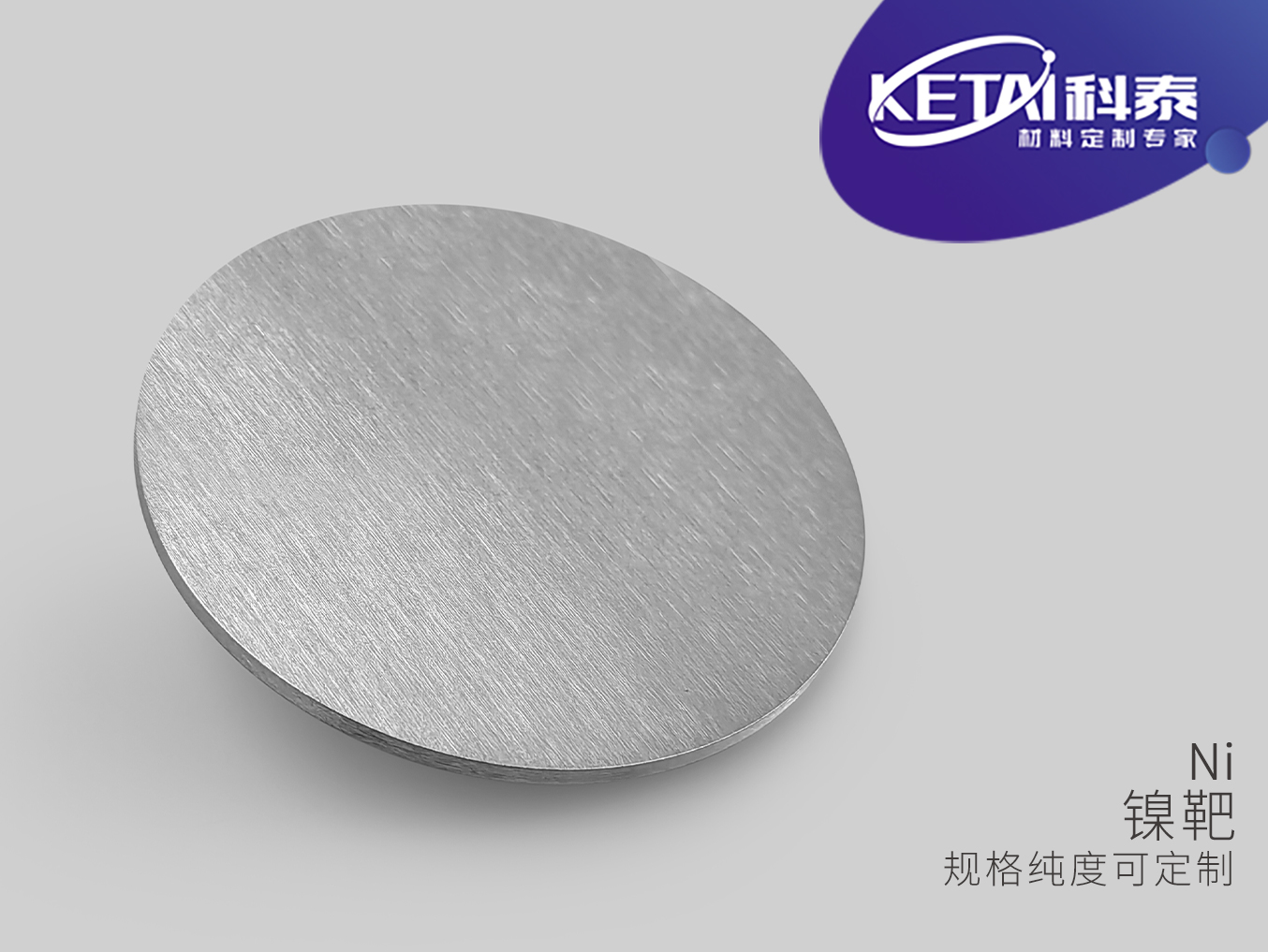

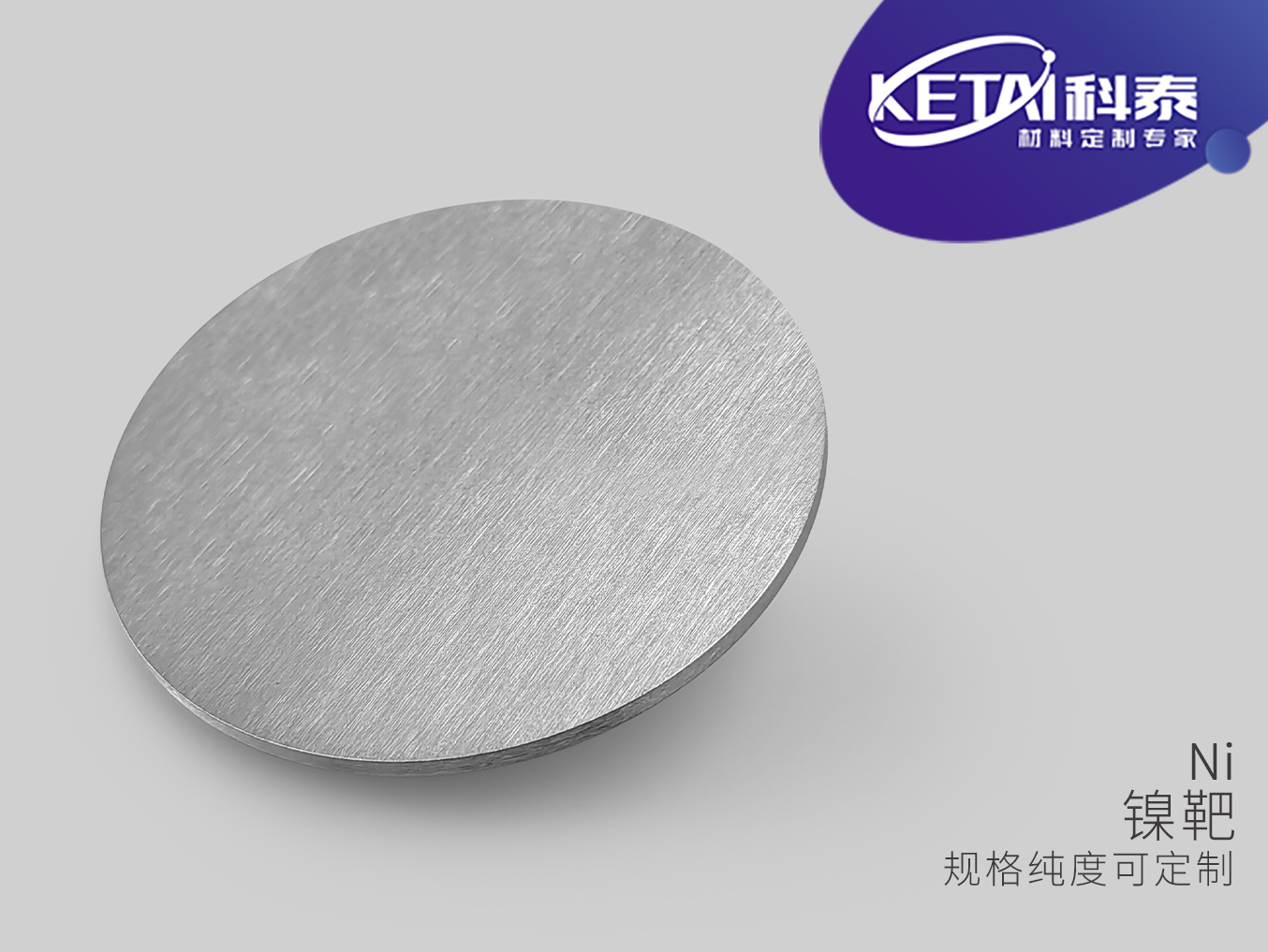

高纯金属镍(Ni)靶材产品概况

镍靶材（Ni）制作工艺，采用真空熔炼 -> 锻轧 -> 机械加工 ；

磁控溅射镍薄膜性能,影响因素：膜厚、沉积温度、退火、晶粒尺寸、残余应力；常用膜厚 50‑1000 nm。

1. 结构与热学

- 晶体结构：FCC 面心立方；室温沉积多为 (111) 择优取向；衬底加热＞200 ℃，(200) 取向增强

- 晶粒尺寸：室温溅射：15‑40 nm；400 ℃退火：60‑120 nm

- 残余应力：室温溅射通常**‑200 ~ ‑800 MPa（压应力）**；高温退火应力释放

- 热膨胀系数：(oldsymbol{13.1‑13.5 imes10^{-6} K^{-1}})（室温）

- 热导率：70‑85 W/(m・K)（薄膜，块体 91 W/(m・K)）

2. 电学性能

- 块体 Ni 电阻率：**6.97 μΩ·cm@20 ℃**

- 溅射镍薄膜电阻率：**12‑35 μΩ·cm**（50‑300 nm，室温沉积）；退火后降至 8‑14 μΩ・cm

- 电阻温度系数：0.005‑0.0065 K⁻¹

- 薄膜越薄，晶界散射越强，电阻率显著升高。

3. 磁性能（铁磁，室温）

- 饱和磁化强度 (M_s)：**400‑480 kA/m**

- 矫顽力 (H_c)：室温溅射薄膜 **20‑120 Oe**；晶粒细化、应力增大，矫顽力上升；退火后矫顽力下降。

- 居里温度：**358 ℃**；高于该温度失去铁磁性。

4. 力学性能（纳米压痕）

- 纳米硬度：**4.5‑7.0 GPa**；纳米晶薄膜高于块体镍（块体约 2‑3 GPa）

- 弹性模量：**160‑190 GPa**；低于块体 207 GPa，受孔隙、晶界影响

- 断裂韧性：薄膜易因残余应力出现微裂纹；厚膜＞800 nm 更容易起皱开裂。

5. 光学性能

- 可见光反射率（550 nm）：**60‑70%**；氧化后反射率下降

- 折射率 n@550 nm：2.2‑2.6；消光系数 k：3.3‑3.8

6. 化学稳定性

- 大气环境：表面生成～2‑5 nm NiO 钝化层，抗氧化；高温＞300 ℃快速氧化。

- 耐蚀：耐弱碱；不耐稀强酸、氧化性酸。

备注：电镀镍、化学镀镍薄膜性能会有明显差异，以上为**PVD 物理气相沉积镍膜**数据。

镍薄膜应用

1. 微电子与半导体
- 电镀种子层：硅片、晶圆上作为后续电镀 Cu 的导电种子层；
- 硅化物欧姆接触：Ni 与 Si 退火生成 NiSi₂，Si、SiC 器件欧姆接触电极；
- 扩散阻挡层：阻挡 Cu 向硅基底互扩散。
2. 磁学器件、磁存储
- 磁记录底层、磁阻传感器、自旋电子学薄膜器件；
- 电磁屏蔽层，利用铁磁 + 导电双重特性实现电磁衰减。
3. MEMS 与传感器
- MEMS 结构层、薄膜加热元件；压力、气体传感器电极；磁敏感元件。
4. 能源器件
- 燃料电池、电解水催化电极；电池集流体、薄膜电极基底。
5. 装饰与防护涂层
- PVD 装饰镀层，银白色金属质感；卫浴五金、消费电子外壳、饰品底层；耐磨耐蚀保护层；常作为镀铬中间过渡层。
6. 催化薄膜
- 加氢、析氢反应催化薄膜，实验室催化器件。

备注：电镀镍、化学镀镍薄膜晶粒、应力、硬度与 PVD 溅射镍膜存在明显差异，以上全部为PVD 磁控溅射镍膜数据。
