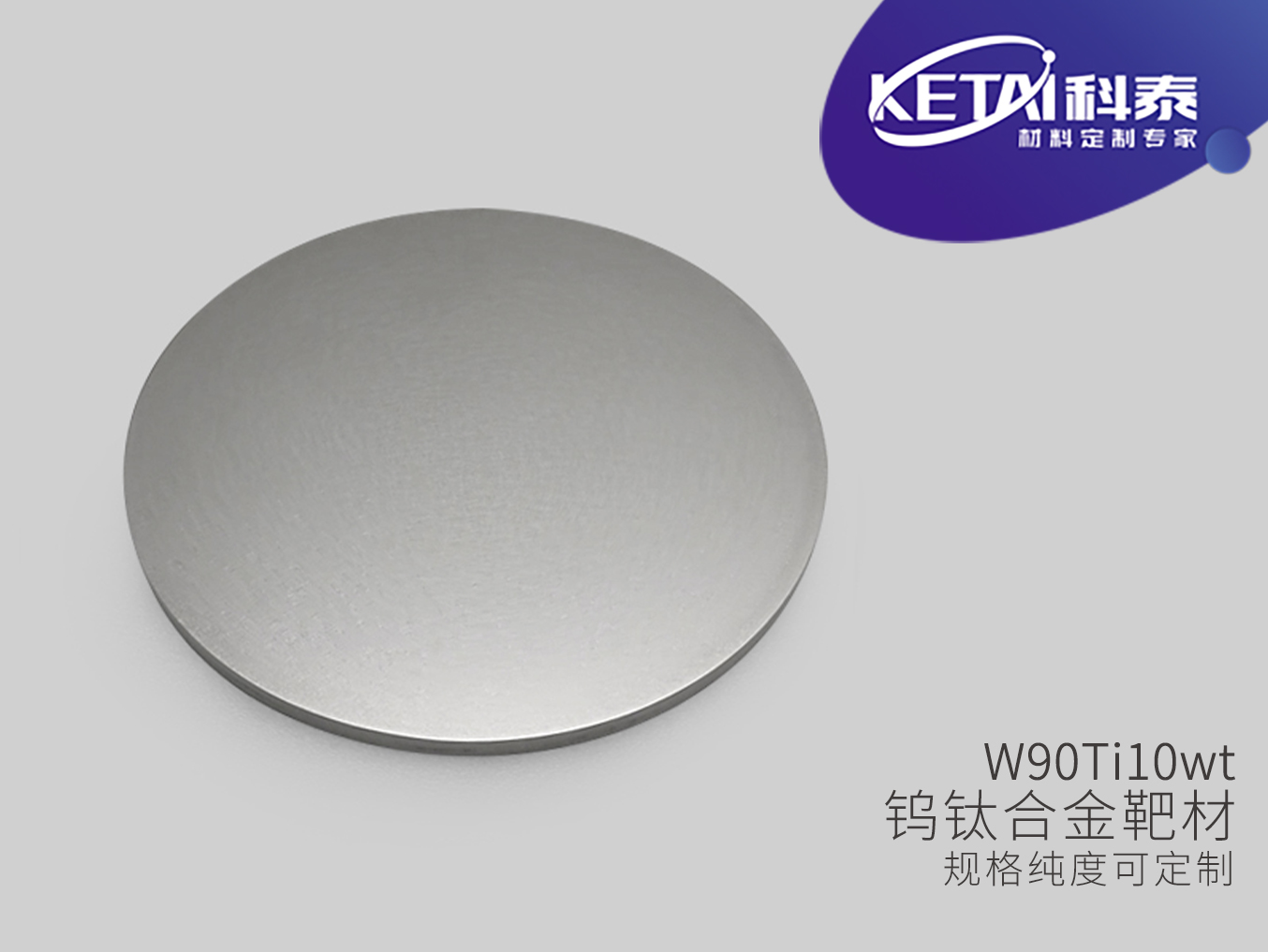

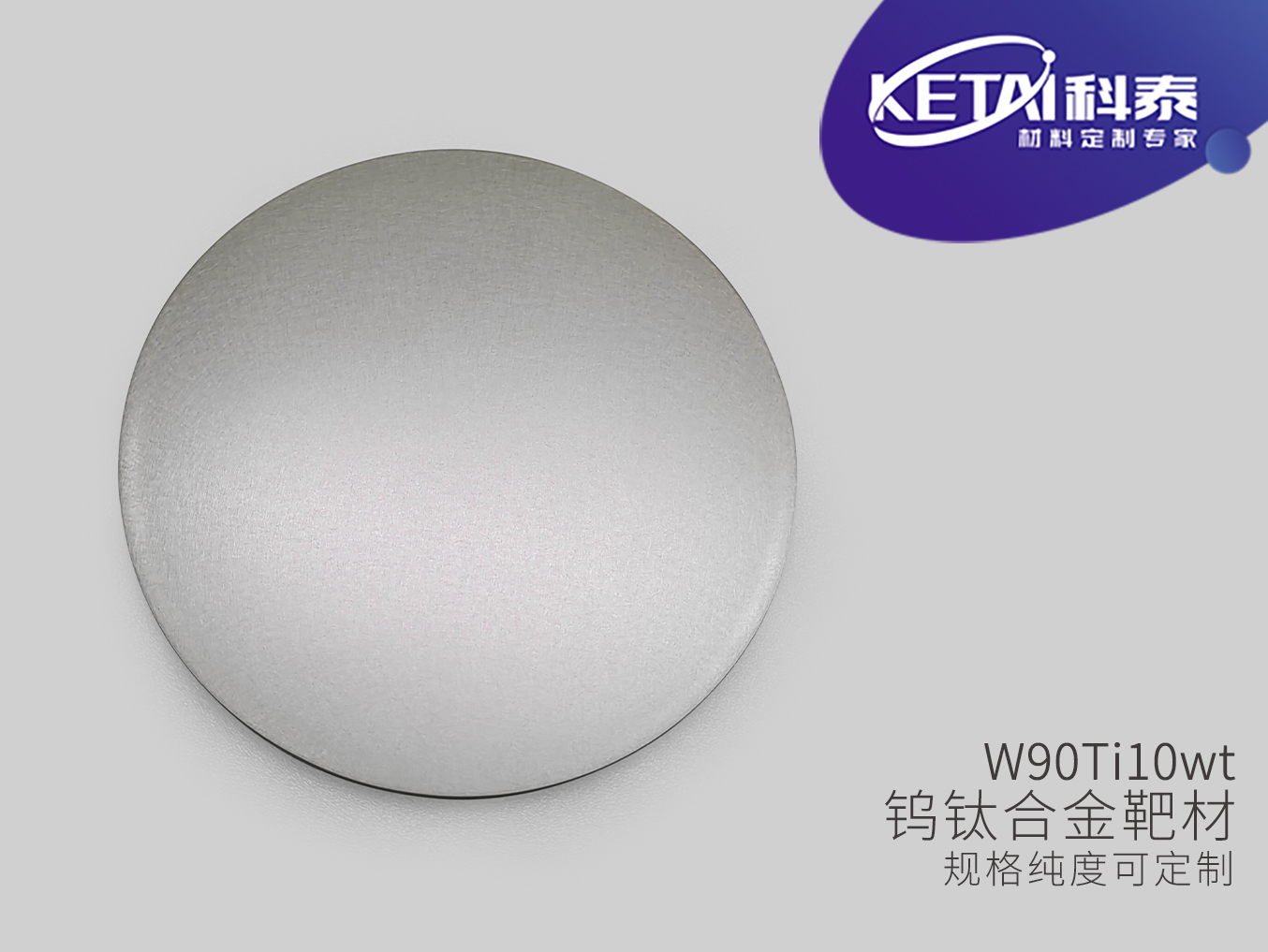

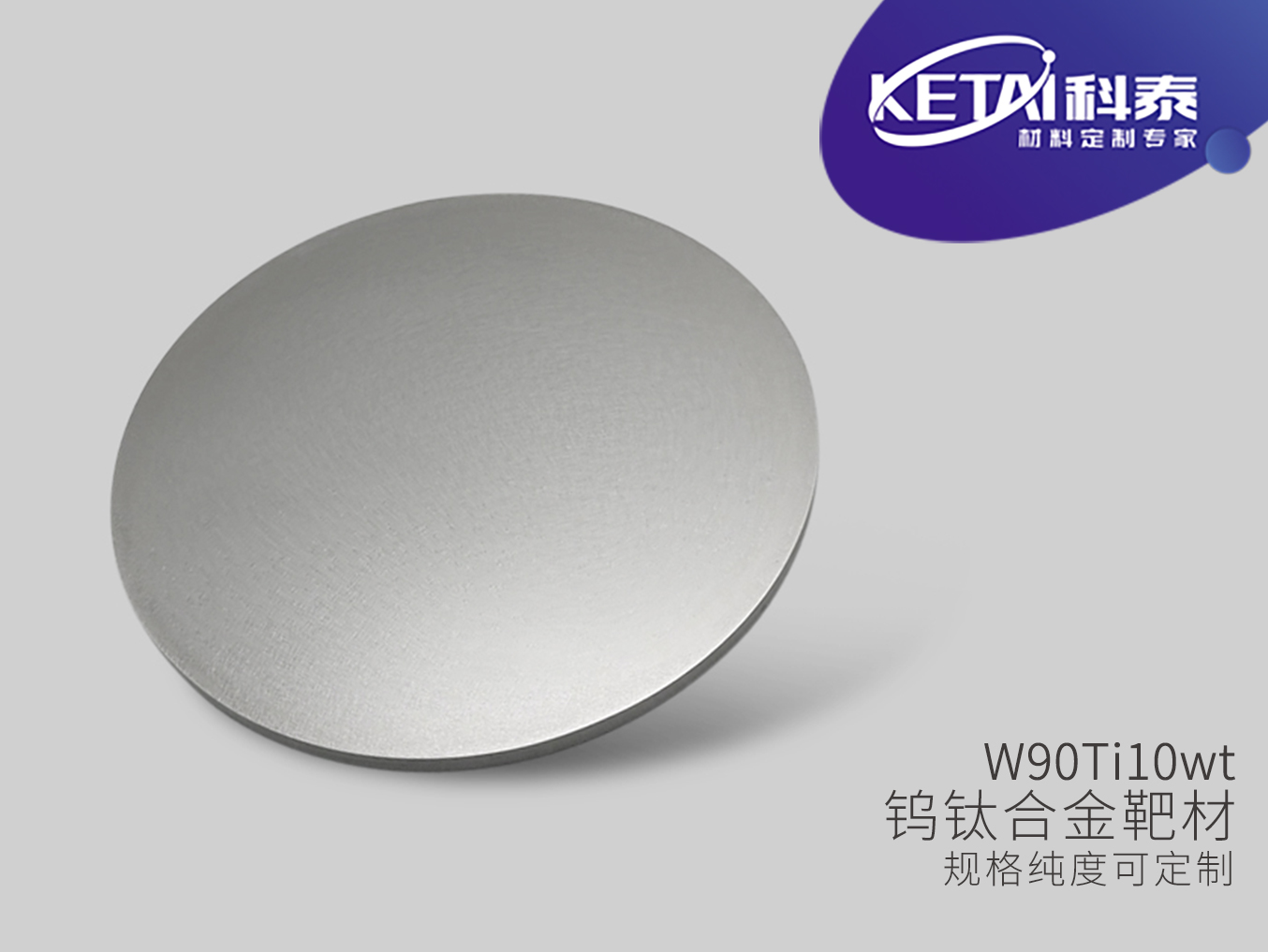

钨钛合金靶材（WTi-90/10wt%)产品概况

 靶材简要制作流程

1. 原料：高纯钨粉、钛粉，金属纯度≥99.995%；惰性保护气氛下充分混粉；

2. 烧结：真空 / 氩气保护热等静压 HIP 或真空热压烧结；烧结温度 1600‑1750 ℃，压力 80‑120 MPa，保温 2‑4 h，保障成分均匀、低氧杂质；

3. 热处理：1650‑1700 ℃真空去应力退火，降低氧碳氮间隙杂质，控制平均晶粒≤20 μm；

4. 后加工：数控机加工、金刚石砂轮精磨，表面粗糙度 Ra≤0.8 μm；丙酮‑乙醇超声清洗；

5. 绑定：铟焊扩散焊绑定铜背板；成品相对密度≥98.5%，GDMS 检测金属纯度 99.995%，探伤无内部裂纹气孔。

WTi 钨钛合金薄膜性能（直流磁控溅射）

1. 结构热学性能

晶体结构：体心立方 BCC 钨基固溶体；室温沉积多为细晶多晶薄膜；衬底加热 250‑350 ℃晶粒长大；室温溅射晶粒尺寸 8‑25 nm；400 ℃退火后晶粒 30‑60 nm；常用膜厚 10‑300 nm；残余应力‑180 ~ ‑700 MPa（压应力）；热膨胀系数(7.2‑8.4X10^-6.K^-1)；热导率 22‑35 W/(m・K)；薄膜热稳定温度：Cu 阻挡层工况下可耐受 600‑800 ℃短时退火，＞800 ℃发生元素互扩散失效。

2. 电学性能

溅射 WTi‑10 薄膜室温电阻率 60‑85 μΩ・cm；400 ℃真空退火后降至 45‑65 μΩ・cm；电阻温度系数 0.0028‑0.0042 K⁻¹；载流子浓度(8X10²¹‑2X10²² cm^-3)；膜厚降低，晶界散射增大，电阻率上升。

3. 力学性能（纳米压痕）

纳米硬度 8.0‑12.0 GPa；弹性模量 180‑230 GPa；膜‑基结合力 35‑65 N；膜厚＞250 nm 高残余应力下易产生微裂纹。

4. **光学性能**

550 nm 可见光反射率 65‑75%；折射率 n@550 nm：3.0‑3.6；消光系数 k：3.2‑4.0；高温氧化后反射率显著下降。

5. 化学稳定性

常温大气形成薄氧化钝化层；耐弱酸弱碱；＞400 ℃开始氧化；有效阻挡 Cu 原子晶界扩散；不耐氢氟酸、硝酸、王水腐蚀。

薄膜应用
1. 半导体铜互连扩散阻挡层：逻辑芯片、先进封装阻挡层，15‑50 nm WTi 薄膜，可阻挡 Cu 向 Si 基底扩散，600‑800 ℃短时退火保持阻挡能力；3MV/cm 电场下漏电流＜\(10^{-8}\ \mathrm{A/cm^2}\)，提升互连可靠性。
2. CIGS 薄膜太阳能电池阻挡层：阻隔钢基板中铁元素向光吸收层扩散，将铁杂质控制至＜5 μg/g，避免电池效率衰减。
3. EUV 光刻掩模吸收层：13.5 nm 波长吸收率＞65%，用于极紫外光刻掩模功能薄膜。
4. 硬质耐磨过渡涂层：刀具 DLC 涂层中间过渡层，膜‑基结合力＞50 N，刀具切削寿命提升 300%。
5. 柔性电子电磁屏蔽薄膜：柔性器件电磁屏蔽层，薄膜厚度 100 nm 时屏蔽效能＞35 dB；弯折 10 万次电阻变化＜3%。
6. 科研实验：难熔金属多层膜、异质结、扩散机理研究样品。
备注：WTi‑10 为行业主流牌号，可按需调整 W/Ti 配比；靶材与薄膜对氧杂质敏感，溅射需要高真空环境。
