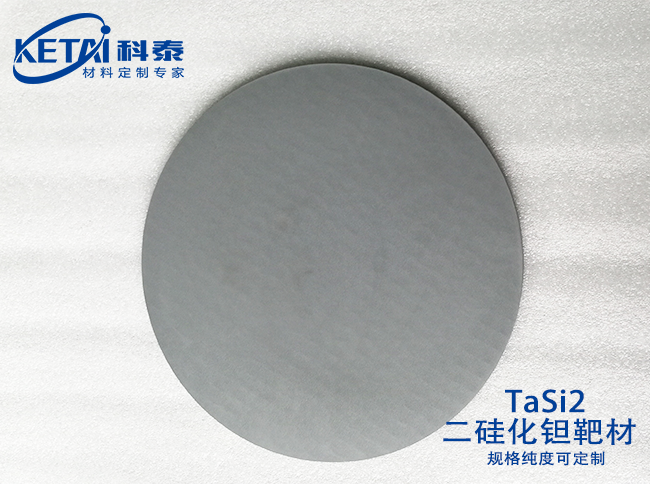

二硅化钽粉末(TaSi2)

二硅化钽粉末(TaSi2)
  • 二硅化钽粉末(TaSi2)
二硅化钽粉末(TaSi2)基本信息
分子式TaSi₂
纯度99.95%
CAS号12039-79-1
摩尔质量237.13 g/mol
密度9.14–9.18 g/cm³
熔点~2200–2400℃
沸点
溶解性(水)不溶于水

二硅化钽粉末(TaSi2)产品概况

TaSi₂ 薄膜基本性能(C40 相,充分退火)

① 电学性能(薄膜核心)

项目

数值

备注

电阻率(膜态 C40‑TaSi₂)

40–80 µΩ·cm(块体 35–55 µΩ·cm)

高于 TiSi₂(15–25),低于 CrSi₂;随 O 杂相↑而增大

方块电阻 Rs(典型厚)

50 nm 厚 → Rs≈8–16 Ω/□;Poly‑cide 叠层可低至 2–5 Ω/□

依退火质量波动

接触电阻率 ρc(n⁺/p⁺‑Si)

(1–8)×10⁻⁷ Ω·cm²(与掺杂浓度相关)

略高于优化 TiSi₂/NiSi

TCR

+小正(金属行为,~+500~+800 ppm/K)

适合薄膜电阻原型

导电类型

n‑型(金属性)

与 CrSi₂(p‑型半导体)不同

⚠ O 污染(Ta₂O₅ 杂相)→ 电阻率可飙至 >150 µΩ·cm,C40 峰弱


② 结构/相(薄膜特有)

项目

内容

稳定相

六方 C40(P6₂22),a≈4.78 Å,c≈6.56 Å

形成方式

① 先溅 Ta 膜 + RTA 与掺杂 poly‑Si 反应(Poly‑cide)
② 溅 TaSi₂ 靶 → 室温非晶/纳米晶 → 真空/Ar 退火 800–950℃×30–60 min 获 C40

无亚稳 C49 阶段(优于 TiSi₂)

直接 C40,无细线效应困扰

XRD 鉴定(C40)

(101)2θ≈28.2°,(110)2θ≈38.1°,(103)2θ≈47.0°(Cu‑Kα);残 Ta/Ta₅Si₃ 峰示未反应或欠温

应力(Si 基退火后)

通常为压应力 100–300 MPa(CTE_TaSi₂ > CTE_Si)


③ 热学性能(膜)

项目

数值

热导率(κ)

30–50 W/(m·K)(室温,块体参考;纳米晶膜略低)

CTE

(8–10)×10⁻⁶/K(25–800℃)

空气中抗氧化(膜)

>900–1000℃ 表层 Si 氧化→连续 SiO₂ 保护层(自愈合,优于 TiSi₂)

RTA 耐受(Poly‑cide)

稳定至 950–1000℃/数秒 N₂(TiSi₂ 上限 ~850℃)


④ 力学性能(纳米压入,膜)

项目

数值

硬度(膜)

HV ~900–1200(载荷换算)

弹性模ulus E

~350–400 GPa

附着强度(Si 基)

划痕临界 Lc>40–60 N(退火后良好)


⑤ 化学稳定性(膜)

  • 选择性腐蚀:TaSi₂ 耐 SC‑1(H₂O₂/NH₄OH),稀 HF 短时可;Ta 未反应物用 H₂O₂+NH₄OH 去

  • 热浓 HNO₃+HF:分解(Ta⁵⁺‑F 络合溶出)

  • 溅后膜忌长时间 HF 浸泡(Si 组元蚀出麻点)

  • 靶/膜 O 高→Ta₂O₅ 杂相→性能劣化


二硅化钽粉末(TaSi2)产品应用

二硅化钽(TaSi₂)薄膜,TaSi₂ 是高熔点金属硅化物(C40 六方),电阻率低但略高于 TiSi₂,耐热/抗细线效应更好,主要用在半导体 Poly‑cide(多晶硅硅化物)/局部互连 + 扩散阻挡 + 高温抗氧化膜,具体如下:

① Poly‑cide(多晶硅硅化物)/ 栅‑电极局部互连【最经典半导体用途】

BiCMOS / 高压 / 功率 IC、模拟工艺:在掺杂多晶硅栅/局部互连上溅 TaSi₂(或 Ta 后 RTA)→ 形成 TaSi₂/poly‑Si 叠层(Poly‑cide)

比 TiSi₂ 更耐高温 RTA(>900℃)、无细线效应(C49→C54 困扰)、相更稳定

降方块电阻(poly‑Si ~20–50 Ω/□ → TaSi₂/poly‑Si ~2–5 Ω/□)

现代深亚微米 CMOS 主流 Salicide 用 NiSi/TiSi₂,但高电压/功率/老节点仍用 TaSi₂ Poly‑cide

② 欧姆接触 / 扩散阻挡层研究(次要)

TaSi₂/TaN 叠层作 Cu 或 Al‑Si 与 Si 间中温扩散阻挡(短时 ≤700–800℃,优于纯 TaN 某些工况)

与 Si 反应形成 TaSi₂ 可消耗界面 native SiO₂ → 降接触电阻(功率器件局部 p+/n+ 接触)

③ 高温抗氧化保护膜

TaSi₂ 薄膜(或 TaSi₂+MoSi₂ 梯度膜)涂 Mo、W、C/C 复合材料​ → 空气中 >900℃ 富 Si 表生成连续 SiO₂ → 基体抗氧化(优于 TiSi₂ 耐温)

膜厚通常 3–15 µm(涂层用法,PVD 或 Slurry+扩散退火)

④ 电阻膜 / 薄膜电阻器研究(小众)

TaSi₂ 膜方块电阻可调(厚 50–200 nm → Rs~几~几十 Ω/□),TCR 低正,用于某些薄膜电阻原型(不如 TaN 常用但因高稳受关注)
