亚硒酸铋(Bi2SeO5)靶材

亚硒酸铋(Bi2SeO5)靶材

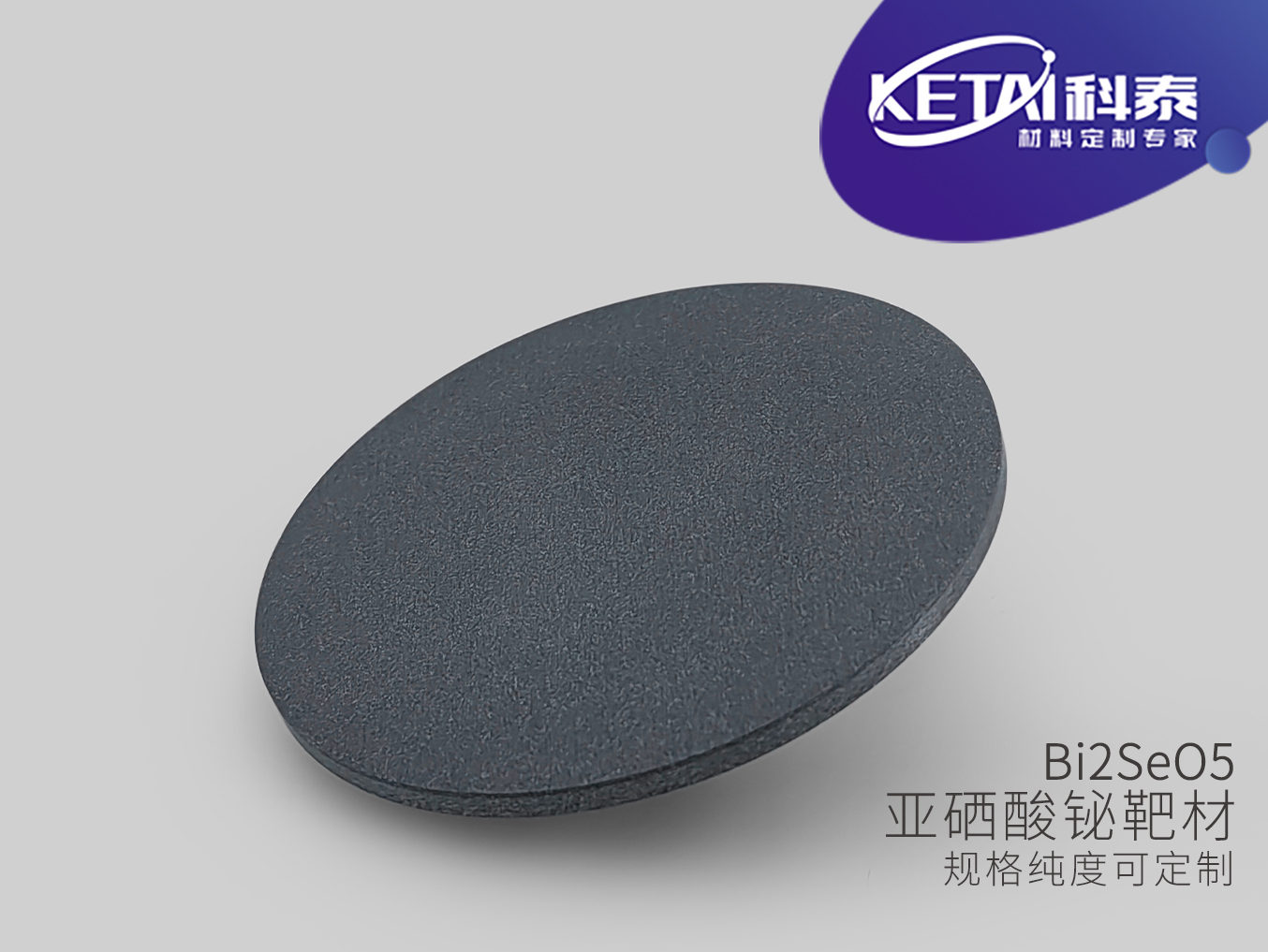

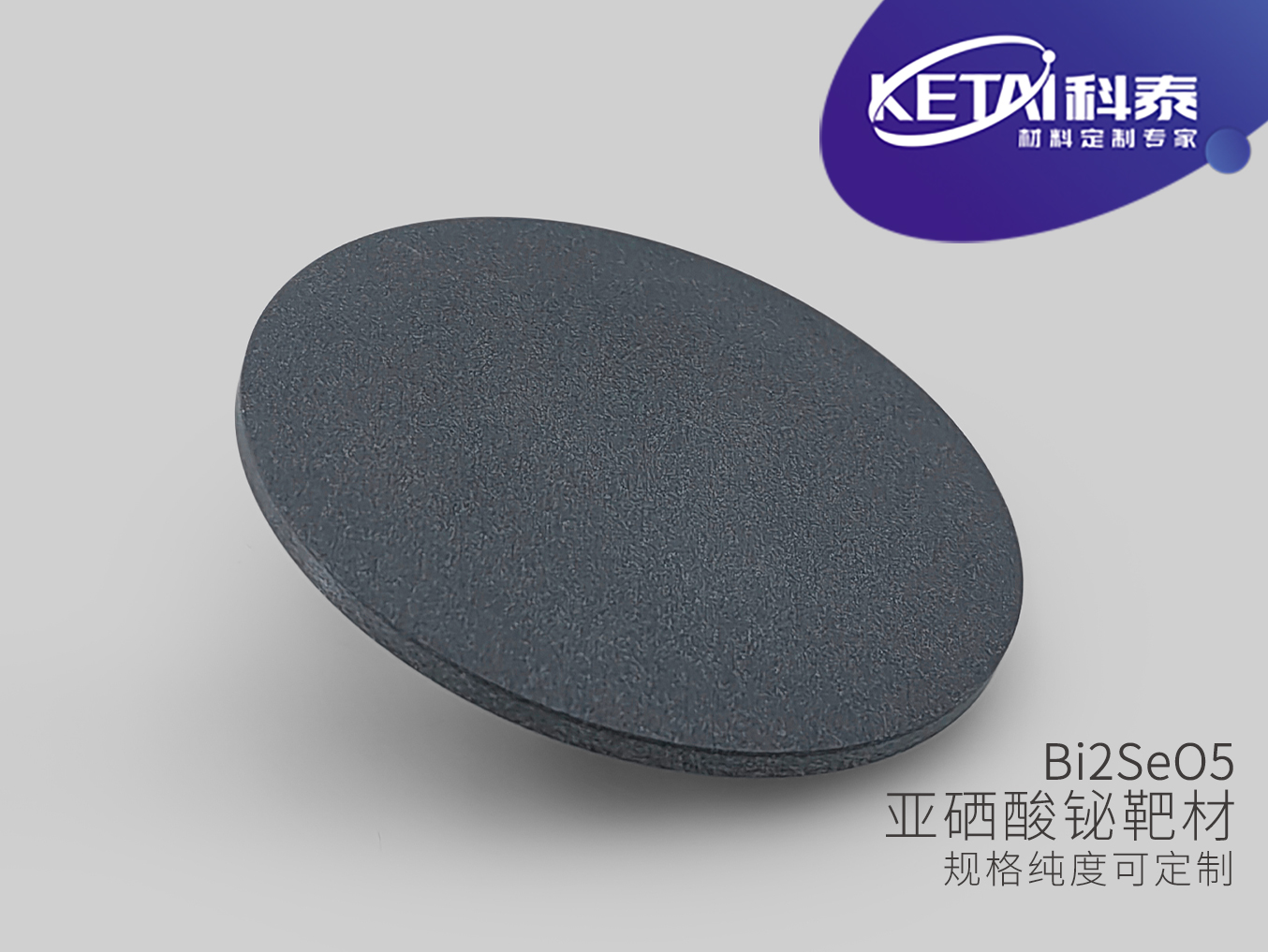

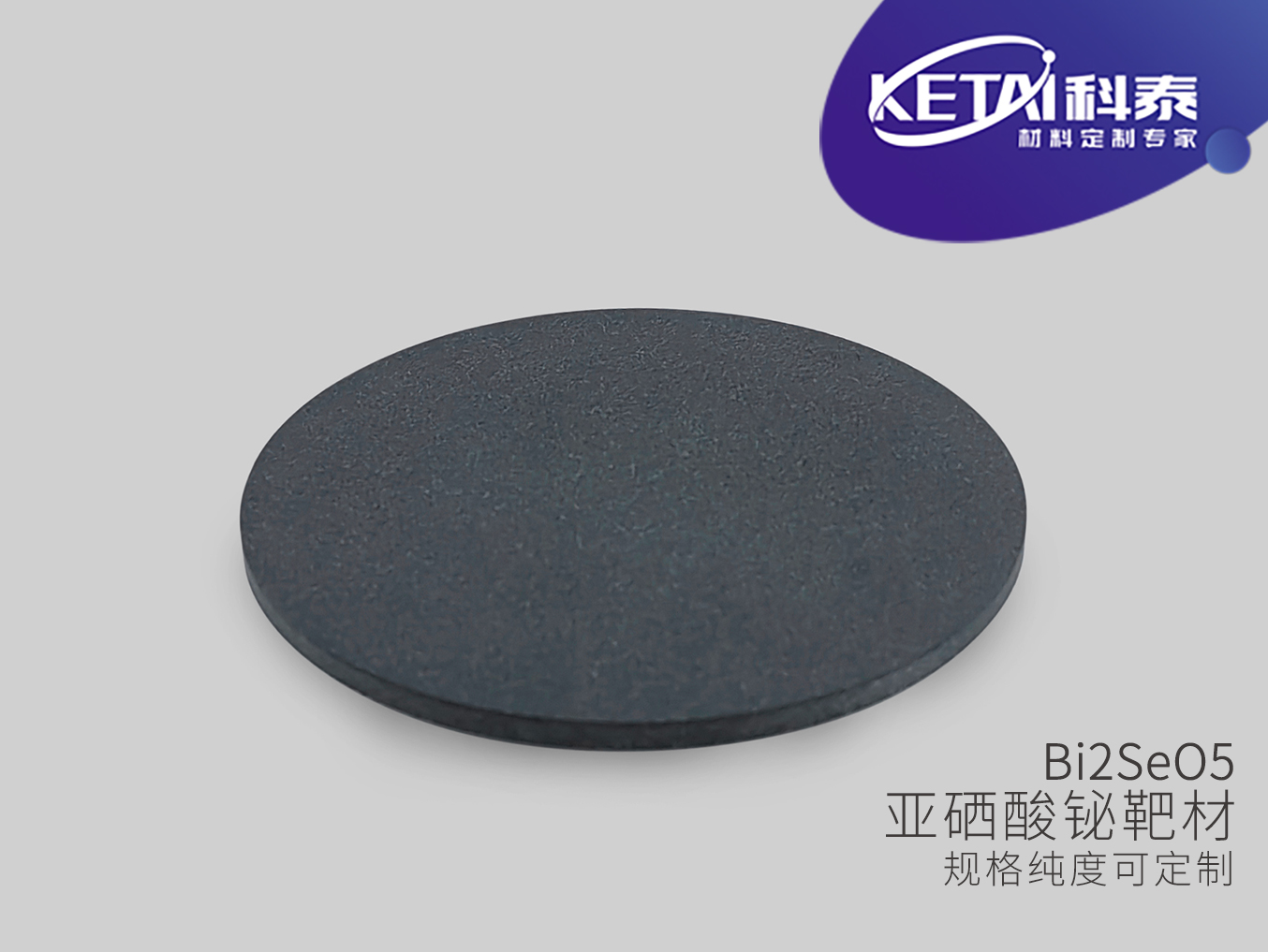

  • 亚硒酸铋(Bi2SeO5)靶材
亚硒酸铋(Bi2SeO5)靶材基本信息
分子式Bi₂SeO₅
纯度99.9%
CAS号N/A
摩尔质量576.93 g/mol
密度约 7.5–8.0 g/cm³（估算）
熔点约 925 °C（1198 K）
沸点无明确沸点
溶解性（水）不溶于水；溶于浓盐酸、硝酸等强酸

亚硒酸铋(Bi2SeO5)靶材产品概况

核心材料特性：

  • 高 κ 栅介质：等效氧化物厚度（EOT）可低至 0.9 nm，与 Bi₂O₂Se 形成原子级平整界面

  • 铁电性：α-Bi₂SeO₅ 为范德华铁电体，可实现超低电压（0.8V）铁电晶体管开关

  • 天然界面匹配：由 Bi₂O₂Se 原位氧化生成，界面缺陷少、迁移率高（可达 812 cm²/V・s）

  • 后道工艺（BEOL）兼容：可晶圆级制备超薄均匀薄膜


亚硒酸铋(Bi2SeO5)靶材产品应用

Bi₂SeO₅ 靶材主要通过磁控溅射（PVD）或脉冲激光沉积（PLD）制备功能薄膜，应用集中在前沿二维半导体器件与铁电电子学领域：
1. 二维场效应晶体管（FET）栅介质
作为高迁移率二维半导体 Bi₂O₂Se 的原生高 κ 栅介质，替代传统 SiO₂/HfO₂
满足 IRDS 低功耗器件规格，finFET 结构已验证高性能
适用于下一代超短沟道、低功耗逻辑器件
2. 铁电存储与铁电晶体管
α-Bi₂SeO₅ 范德华铁电薄膜用于铁电随机存储器（FeRAM）和铁电 FET
工作电压低至 0.8V，耐久循环 >1.5×10¹² 次，综合性能超越工业级铪基铁电材料
适合存算一体、神经形态计算器件
3. 纳米电容器与介电薄膜
金属 - 绝缘体 - 金属（MIM）电容器结构研究
二维材料基纳米电容器的介电性能与尺寸效应研究
4. 光电与探测器件
红外探测器、光电传感器中的铋基二维器件集成
铁电光伏、电光调制器件研究
5. 科研与新材料开发
二维异质结、范德华集成工艺研究
原子层沉积（ALD）Bi₂SeO₅ 薄膜的前驱体与工艺开发
应变工程铁电体、缺陷调控等基础研究
