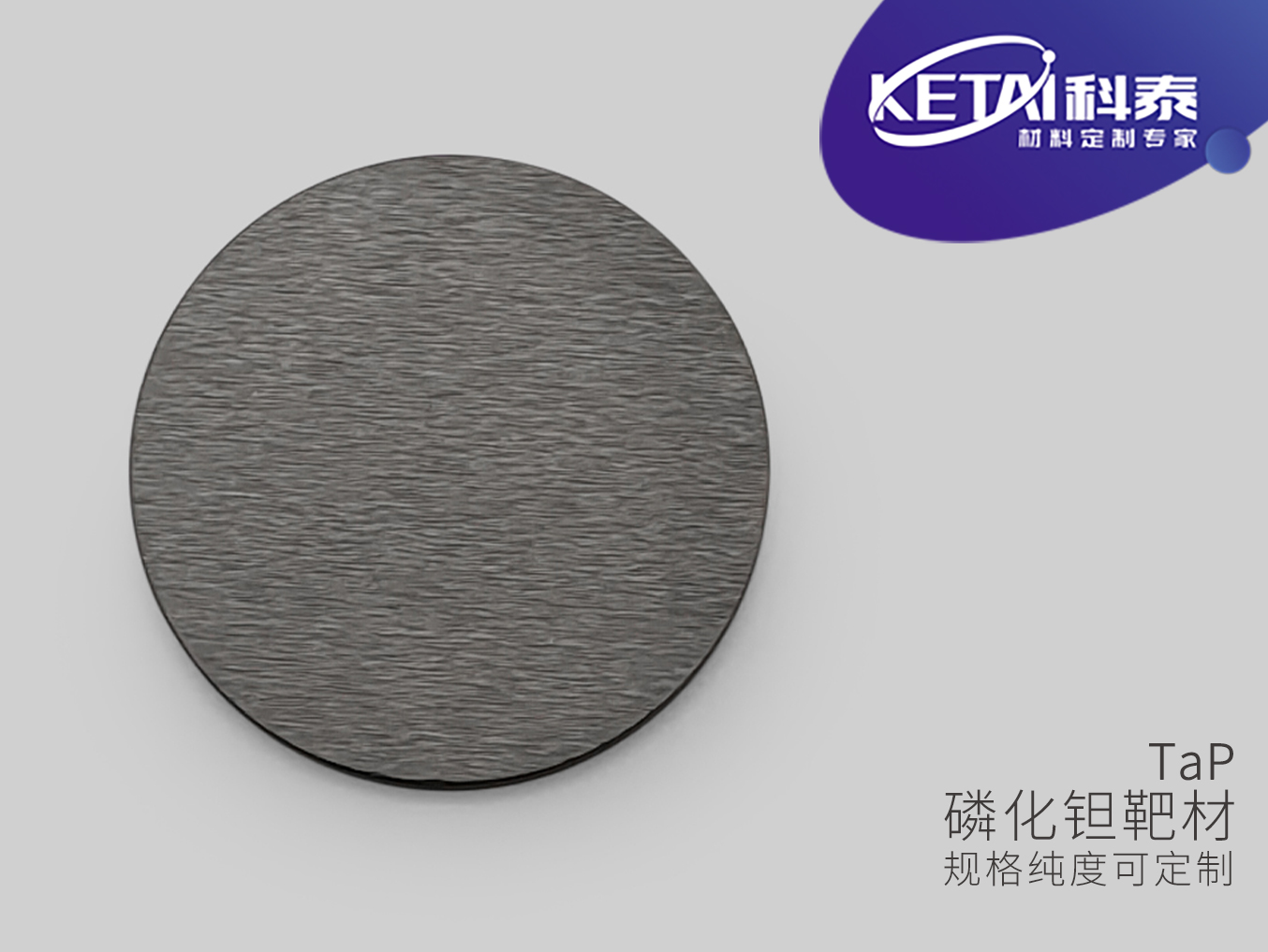

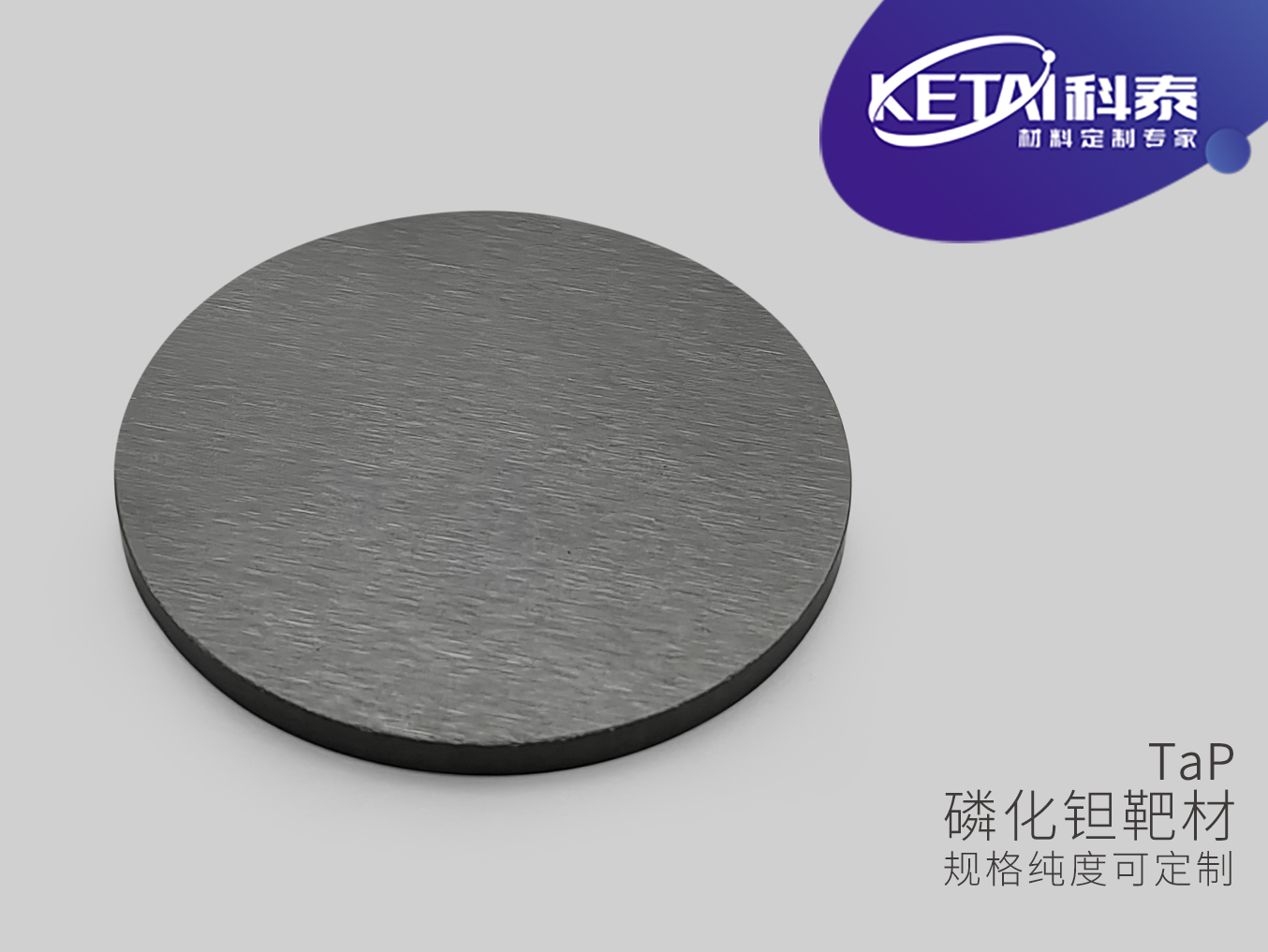

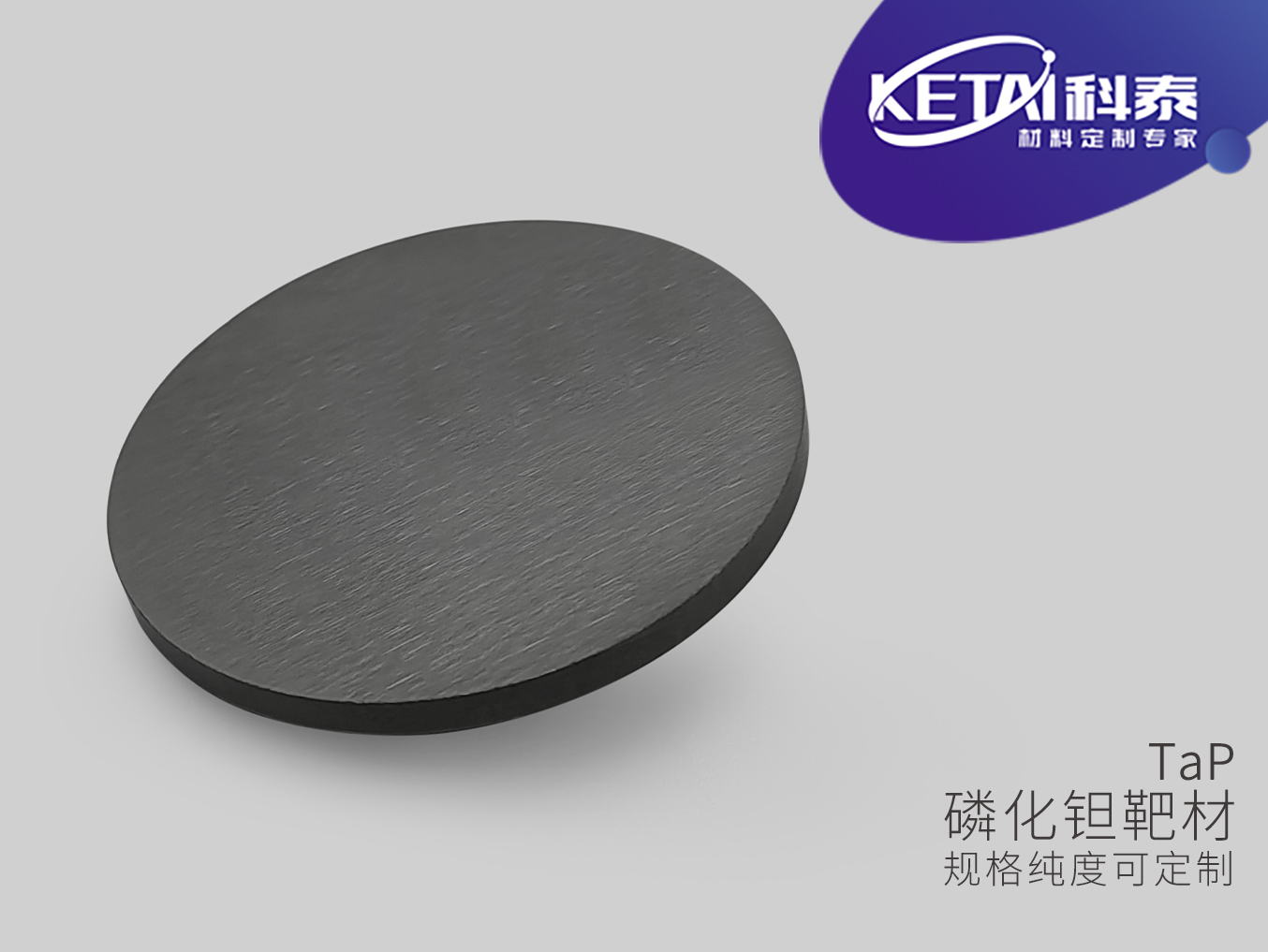

磷化钽靶材（TaP)产品概况

科研级射频磁控溅射靶材，魏尔拓扑半金属材料；高温磷易挥发，无标准常压沸点；薄膜为射频磁控溅射制备，常用膜厚 5‑200 nm， 采用真空热压工艺制作而成。

一磷化钽薄膜性能（磁控溅射）

1. 结构热学性能

晶体结构四方晶系，空间群 I4₁md；晶格常数 a=0.3328 nm，c=1.1382 nm；室温沉积多为非晶薄膜；衬底加热 420‑520 ℃得到多晶 TaP 薄膜；晶粒尺寸 16‑42 nm；常用膜厚 5‑200 nm；薄膜热稳定性＜480 ℃稳定；＞520 ℃磷挥发发生物相分解；热膨胀系数(6.6‑7.4X10^-6.K^-1)。

2. 电学性能（魏尔半金属金属导电）

溅射多晶薄膜室温电阻率42‑120uΩ.cm；载流子浓度10²¹‑10²²cm^-3；室温载流子迁移率20‑320cm²/(V.s)；单晶低温迁移率可达(1.8X10⁵.cm²/(V.s)；超薄薄膜具备电阻率随膜厚降低而下降的特殊输运特性。

3. 磁输运性能

具有魏尔半金属手征反常效应；单晶块体 1.8K、9T 磁场下非饱和磁阻可达7.2X10⁵)溅射多晶薄膜室温磁阻 80‑220%；可观测到各向异性磁阻、量子振荡信号；自旋‑电荷转换系数 λIREE 可达 0.30 nm。

4. **力学性能（纳米压痕）**

纳米硬度 5.2‑7.2 GPa；弹性模量 145‑175 GPa；残余应力‑70~‑310 MPa（压应力）；膜厚＞120 nm 易产生应力微裂纹。

5. 光学性能

金属型高反射，无可见光本征带隙；550 nm 折射率 n=3.2‑3.7，消光系数 k=3.1‑3.8；具备强非线性光学响应、三次谐波产生效应。

6. 化学稳定性

大气环境表面生成薄Ta₂O₅钝化层；耐弱酸弱碱；＞480 ℃磷快速挥发失效；不耐热浓强酸、熔融碱。

薄膜应用
1. 先进微电子互连：亚 5nm 芯片低阻导电通路，2.3 nm 超薄薄膜电阻率可低至 227 μΩ・cm，解决传统金属超薄化电阻率飙升难题，用于下一代逻辑器件互连电极。
2. 拓扑自旋电子器件：魏尔半金属自旋器件，自旋‑电荷转换系数 λIREE=0.30 nm，用于自旋逻辑、自旋存储器件开发Wiley Onli...。
3. 磁阻传感器件：大磁阻磁敏薄膜，多晶薄膜室温磁阻 80‑220%，用于弱磁场探测传感器。
4. 能源催化：电解水析氢催化薄膜，在 10 mA/cm² 电流密度下过电位 210‑280 mV，具备良好电化学稳定性。
5. 非线性光电器件：超快非线性光学器件、红外调制器件，利用强三次谐波光学响应。
6. 基础科研：拓扑凝聚态物理、异质结、低温输运实验科研样品。
备注：TaP 属于科研开发阶段靶材，尚未大规模工业化量产；制备与溅射全过程需管控磷高温挥发问题，注意区分 TaP（一磷化钽）与 TaP₂（二磷化钽）。
